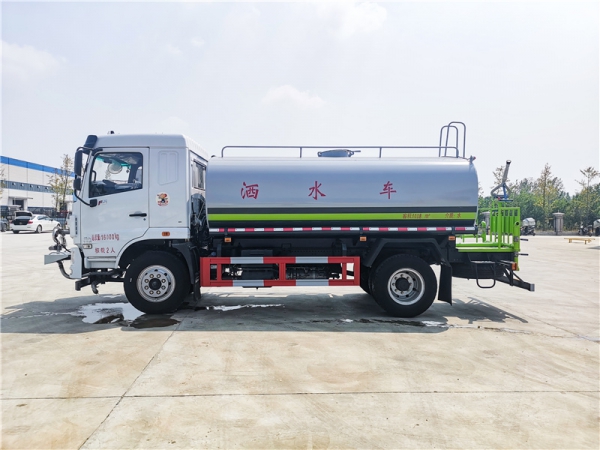

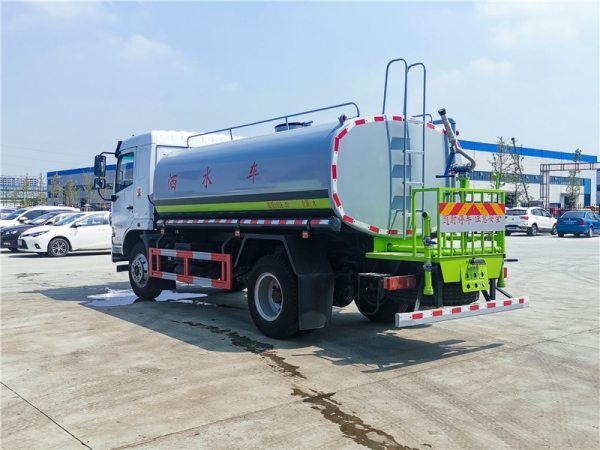

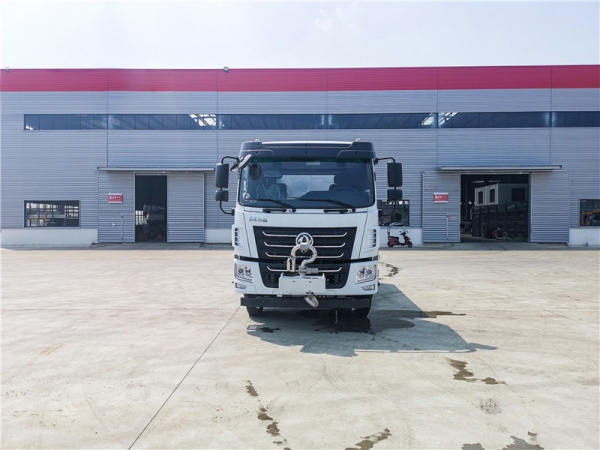

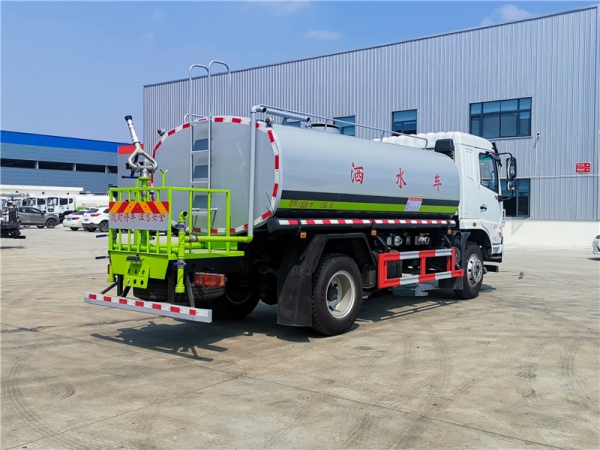

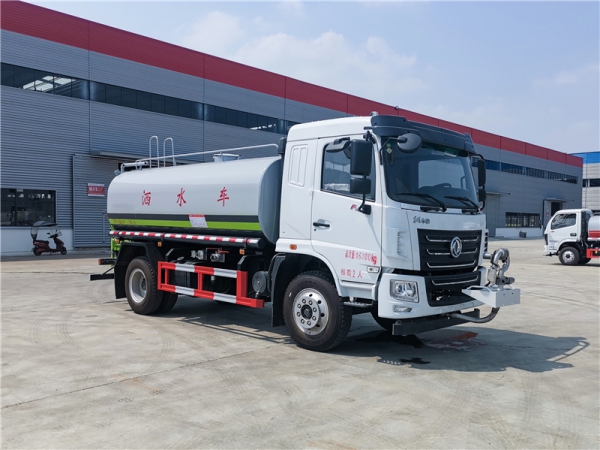

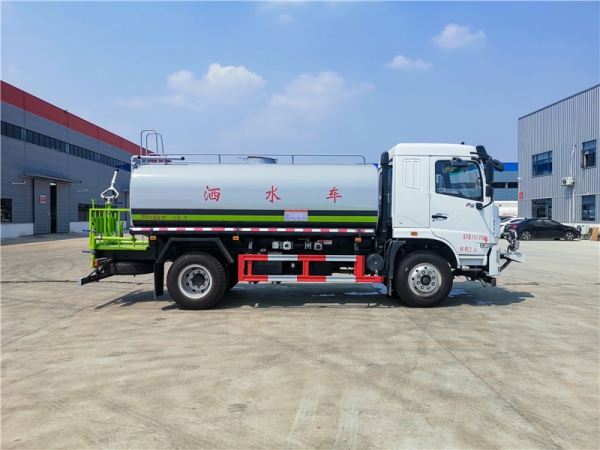

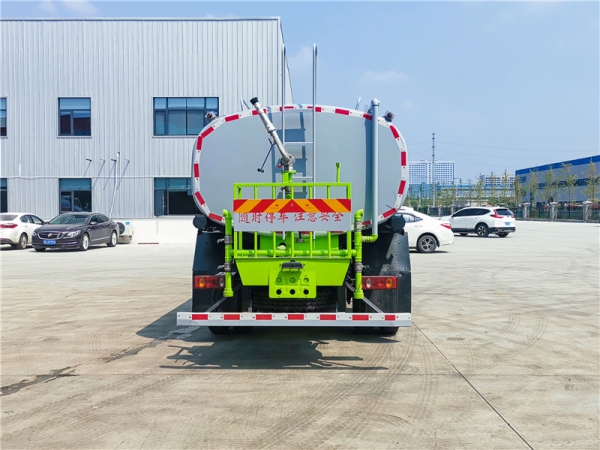

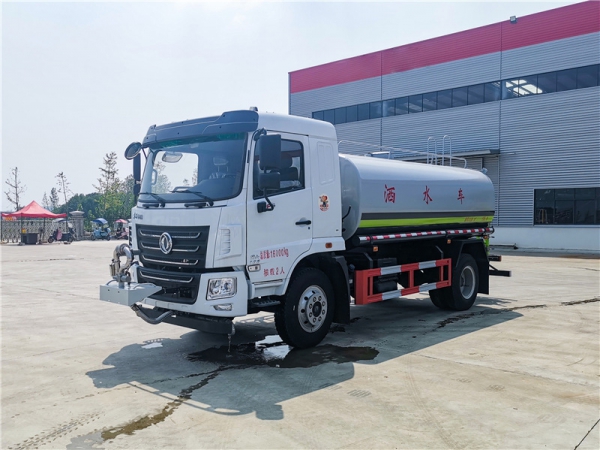

东风华神F5洒水车(12吨)

主要参数

外形尺寸：7700×2500×3200(mm)

总质量：16000kg

整备质量：5675kg

额载质量 ：10195,10130kg

前悬/后悬： 1250/2300,1250/2250,1250/2500,1450/2300mm

接近/离去角： 17/11,15/12,17/12°

作业宽度： ≥15米

作业速度： 5～10KM/h

底盘参数

底盘型号：EQ1160GL6DJ

驾驶室：东风华神F5排半（3人）

轴距：3950mm

发动机：玉柴165马力YCY30165-60

变速箱：陕齿小八档

轮胎：9.00R20

其它：232/7+5车架，9.00R20，2.8T/8T前后桥，空调，中控锁+遥控，行车记录仪，气囊座椅。

罐 体

容积：12立方米（公告10.63方）

尺寸：4200×2350×1500(mm)

材质：Q235碳钢

厚度：国标4mm

封头厚度：国标5mm

防波板厚度/个数：3mm/2

检测人孔：1个

洒 水 泵

型号：80QZ60/90

流量：60m3/h

扬程：90m

输入轴转速：1180（r/min）

轴功率：22.5（kw）

垂直吸程：6（m）

洒 水 炮

射程：≥30m

工作压力：0.6MPA

流量：≥52~75L/Min

水平/垂直旋转角度：360°/90°

可调节类型：可调直冲状、大雨、中雨、毛毛雨

水路系统

管路：镀锌钢管、油漆

前冲：圆锥喷嘴2个（铝合金）

冲洗宽度：≥20米

后洒：2个（铝合金）

洒水宽度：≥12米

侧喷：莲蓬喷头2个（铝合金）

球阀：手动球阀（合金钢）

加水口：中式内扣式消防栓接口（铝合金）

取力器，传动轴：与变速箱，水泵匹配

工作平台：碳钢

管箱：罐体左右两侧各1个（2个PVC管），长度与罐体等长，横截面为圆形
